伸缩式装卸货平台

伸缩式装卸货平台


伸缩式装卸货平台专为冷藏、冷链、冷库而设计,它的唇板是完全收缩在平台主板的下面,在使用的时候,从平台主板的肚子下面缓慢伸出来,进行上下调节,然后搭在车厢后面,进行快速装卸货物;它安装在绝热良好的分节式提升门后面,不与外界接触,有仓库提升门进行隔断、隔热、密封与保温。



一、应用领域:


应用领域:需要保温、密封等场所。广泛应用于:制药仓库、冷链仓储等





二、面板设计:


 装卸货平台面板花纹   装卸货平台蓝色面板

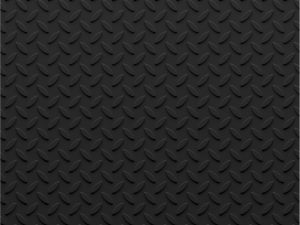

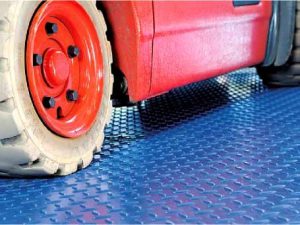

                        黑色花纹面板                                               蓝色花纹面板

黑色     蓝色

                黑                                                          蓝色

三、规格尺寸:


范围 详细参数 备注:
长度,mm 2 500 / 3 000 / 3 500 / 4 000 / 4 500
宽度,mm 1800 / 2000 / 2200 / 2500
承载重量,kgs 6,000  / 8,000 / 10,000 / 12,000 / 15,000
最大点载荷,N/m  1.3 顶层 6 毫米
最大点载荷,N/m  6.5 顶层 8 毫米
功率,W 750 /1500 液压泵电驱动
电源电压,V 380,3相
电源电压,V 24 控制电压
防护等级 IP54
喷漆前表面清洁班 Sa 2
漆层厚度,不小于,微米 60
工作温度范围,°С -30 到 +80
起重油缸数量,个 2(可选)
工作液压泵 德国雅歌辉托斯、意大利海普、瑞士布赫 或类似的

四、基本结构:





1.PVC窗帘正面

2.伸缩式唇板

3.唇板油缸

4.台班支撑钢

5.液压泵

6.密封橡胶条

7.基座

8.黄黑条警示条
















五、施工现场准备:

伸缩式装卸货平台

仓库装卸货平台基坑:根据平台类型和安装方式,根据“图纸”部分中的“地坑准备方案”图纸进行浇筑。

六、产品细节:


伸缩式装卸货平台的侧部密封     伸缩式装卸货平台侧部密封图

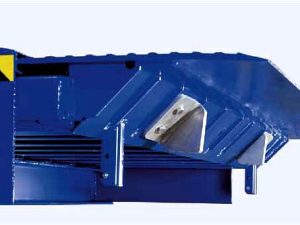

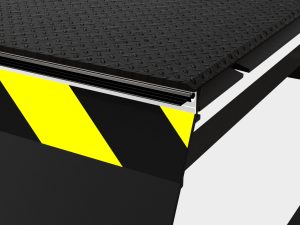

伸缩式装卸货平台的舍板     伸缩式唇板图

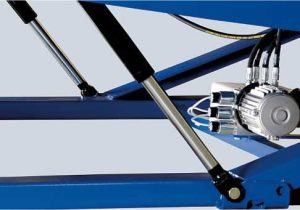

装卸货平台     双液压泵(选配)

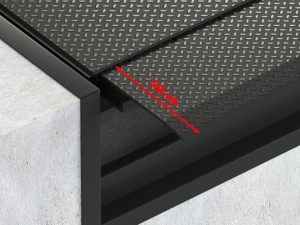

装卸货平台的舍板      可选50公分长度伸缩唇板

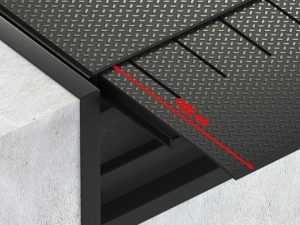

伸缩式装卸货平台      可选1米长度伸缩式唇板

七、可选配置:

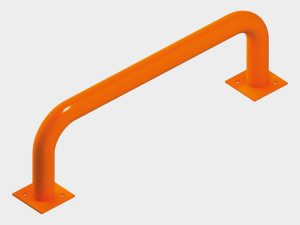

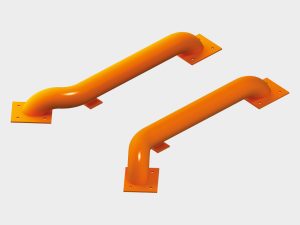

装卸货平台防护栏   防撞护栏:防止叉车损坏建筑物墙壁,确保叉车正确安全地移动。

装卸货平台车轮导向装置   车轮导向装置:确保货车在码头快速准确停放,防止损坏墙壁。

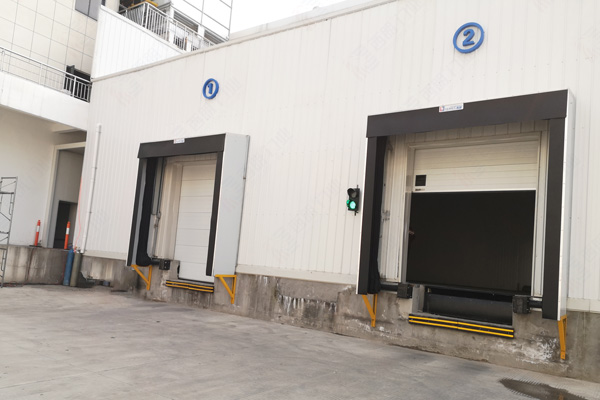

八、项目案例:


伸缩式装卸货平台

伸缩式装卸货平台

南阳市东森医药物流有限公司
